SpringBoot에서 HTTP 요청을 처리하는 과정을 살펴보며 (DispatcherServlet)

이번 글에서는 SpringBoot에서 DispatcherServlet을 활용하여 HTTP 요청을 처리하는 과정을 살펴보려 합니다.



그전에 간단히 DispatcherServlet이 HTTP 요청을 처리하는 과정을 살펴보면 위의 사진과 같습니다.

1. DispatcherServlet에서 요청을 받습니다.
2. HandlerMapping에서 적합한 Handler를 찾습니다.
3. 적합한 Handler를 반환합니다.
4. HandlerAdapter에게 Handler를 전달하고 실행합니다.
5. Handler를 실행합니다.
6. Handler 실행 결과를 반환합니다.
7. HandlerAdapter의 실행 결과를 반환합니다.
8. 요청 처리 결과를 반환합니다.

그럼 요청을 처리하는 DispatcherServlet, HandlerMapping, HandlerAdapter 그리고 우리가 작성한 빈을 포함하고 있는 Handler 객체는 어떻게 생성되는 걸까요?



ApplicationContext가 생성될 때

DispatcherServelt

DispatcherServletRegistrationBean 빈 생성하며 DispatcherServelt 객체 생성합니다.

// DispatcherServletAutoConfiguration line 108 ~ 127

@Configuration(proxyBeanMethods = false)
@Conditional(DispatcherServletRegistrationCondition.class)
@ConditionalOnClass(ServletRegistration.class)
@EnableConfigurationProperties(WebMvcProperties.class)
@Import(DispatcherServletConfiguration.class)
protected static class DispatcherServletRegistrationConfiguration {

    @Bean(name = DEFAULT_DISPATCHER_SERVLET_REGISTRATION_BEAN_NAME)
    @ConditionalOnBean(value = DispatcherServlet.class, name = DEFAULT_DISPATCHER_SERVLET_BEAN_NAME)
    public DispatcherServletRegistrationBean dispatcherServletRegistration(DispatcherServlet dispatcherServlet,
          WebMvcProperties webMvcProperties, ObjectProvider<MultipartConfigElement> multipartConfig) {
       DispatcherServletRegistrationBean registration = new DispatcherServletRegistrationBean(dispatcherServlet,
             webMvcProperties.getServlet().getPath());
       registration.setName(DEFAULT_DISPATCHER_SERVLET_BEAN_NAME);
       registration.setLoadOnStartup(webMvcProperties.getServlet().getLoadOnStartup());
       multipartConfig.ifAvailable(registration::setMultipartConfig);
       return registration;
    }

}



HandlerMapping

RequestMappingHandlerMapping 빈 생성합니다.

// WebMvcConfigurationSupport line 304 ~ 343

@Bean
@SuppressWarnings("deprecation")
public RequestMappingHandlerMapping requestMappingHandlerMapping(
       @Qualifier("mvcContentNegotiationManager") ContentNegotiationManager contentNegotiationManager,
       @Qualifier("mvcConversionService") FormattingConversionService conversionService,
       @Qualifier("mvcResourceUrlProvider") ResourceUrlProvider resourceUrlProvider) {

	...

}



RequestMappingHandlerMapping은 InitializingBean 구현체이기 때문에 의존관계 주입 완료 이후에 초기화 콜백인 afterPropertiesSet 메서드 수행합니다.

initHandlerMethods 메서드에서 Handler를 생성하기 위한 빈을 찾습니다.

// AbstractHandlerMethodMapping line 212 ~ 229

// Handler method detection

/**
 * Detects handler methods at initialization.
 * @see #initHandlerMethods
 */
@Override
public void afterPropertiesSet() {
    initHandlerMethods();
}

/**
 * Scan beans in the ApplicationContext, detect and register handler methods.
 * @see #getCandidateBeanNames()
 * @see #processCandidateBean
 * @see #handlerMethodsInitialized
 */
protected void initHandlerMethods() {
    for (String beanName : getCandidateBeanNames()) {
       if (!beanName.startsWith(SCOPED_TARGET_NAME_PREFIX)) {
          processCandidateBean(beanName);
       }
    }
    handlerMethodsInitialized(getHandlerMethods());
}



그리고 찾은 빈과 함께 Handler를 HandlerMapping에 등록합니다.

// AbstractHandlerMethodMapping line 331 ~ 333

protected void registerHandlerMethod(Object handler, Method method, T mapping) {
    this.mappingRegistry.register(mapping, handler, method);
}



이때 등록되는 Handler는 HandlerMethod 클래스로 아래와 같이 생성됩니다.

// HandlerMethod line 161 ~ 182

public HandlerMethod(
       String beanName, BeanFactory beanFactory,
       @Nullable MessageSource messageSource, Method method) {

    Assert.hasText(beanName, "Bean name is required");
    Assert.notNull(beanFactory, "BeanFactory is required");
    Assert.notNull(method, "Method is required");
    this.bean = beanName;
    this.beanFactory = beanFactory;
    this.messageSource = messageSource;
    Class<?> beanType = beanFactory.getType(beanName);
    if (beanType == null) {
       throw new IllegalStateException("Cannot resolve bean type for bean with name '" + beanName + "'");
    }
    this.beanType = ClassUtils.getUserClass(beanType);
    this.method = method;
    this.bridgedMethod = BridgeMethodResolver.findBridgedMethod(method);
    ReflectionUtils.makeAccessible(this.bridgedMethod);
    this.parameters = initMethodParameters();
    evaluateResponseStatus();
    this.description = initDescription(this.beanType, this.method);
}



HandlerAdpater

RequestMappingHandlerAdpater 빈 생성합니다.

// WebMvcConfigurationSupport line 665 ~ 694

@Bean
public RequestMappingHandlerAdapter requestMappingHandlerAdapter(
       @Qualifier("mvcContentNegotiationManager") ContentNegotiationManager contentNegotiationManager,
       @Qualifier("mvcConversionService") FormattingConversionService conversionService,
       @Qualifier("mvcValidator") Validator validator) {

    RequestMappingHandlerAdapter adapter = createRequestMappingHandlerAdapter();
    adapter.setContentNegotiationManager(contentNegotiationManager);
    adapter.setMessageConverters(getMessageConverters());
    adapter.setWebBindingInitializer(getConfigurableWebBindingInitializer(conversionService, validator));
    adapter.setCustomArgumentResolvers(getArgumentResolvers());
    adapter.setCustomReturnValueHandlers(getReturnValueHandlers());

    if (jackson2Present) {
       adapter.setRequestBodyAdvice(Collections.singletonList(new JsonViewRequestBodyAdvice()));
       adapter.setResponseBodyAdvice(Collections.singletonList(new JsonViewResponseBodyAdvice()));
    }

    AsyncSupportConfigurer configurer = getAsyncSupportConfigurer();
    if (configurer.getTaskExecutor() != null) {
       adapter.setTaskExecutor(configurer.getTaskExecutor());
    }
    if (configurer.getTimeout() != null) {
       adapter.setAsyncRequestTimeout(configurer.getTimeout());
    }
    adapter.setCallableInterceptors(configurer.getCallableInterceptors());
    adapter.setDeferredResultInterceptors(configurer.getDeferredResultInterceptors());

    return adapter;
}





* Applicationcontext 생성 후 로그



첫 요청을 처리할 때

ApplicationContext가 생성되며 DispatcherServlet, HandlerMapping, HandlerAdapter가 생성되었지만 DispatcherServlet에 연결되지는 않았습니다.

DispatcherServlet에 각 객체들은 애플리케이션 시작 후 첫 요청을 처리하며 연결됩니다.



 DispatcherServlet 초기화

요청을 처리하며 DispatcherServlet이 초기화가 진행되었는지 확인합니다.

// StandardWrapper line 803 ~ 805

if (!instanceInitialized) {
    initServlet(instance);
}

...

// StandardWrapper line 827
return instance;



DispatcherServlet의 초기화가 진행되지 않았다면 초기화를 진행합니다.

그렇게 DispatcherServlet의 초기화를 통해 HandlerMapping 그리고 HandlerAdapter를 연결한 이후 요청을 처리합니다.

// DispatcherServlet 489 ~ 507

@Override
protected void onRefresh(ApplicationContext context) {
    initStrategies(context);
}

protected void initStrategies(ApplicationContext context) {
    initMultipartResolver(context);
    initLocaleResolver(context);
    initThemeResolver(context);
    initHandlerMappings(context);
    initHandlerAdapters(context);
    initHandlerExceptionResolvers(context);
    initRequestToViewNameTranslator(context);
    initViewResolvers(context);
    initFlashMapManager(context);
}



DispatcherServlet의 요청 처리

DispatcherServelt을 초기화한 이후 요청을 처리하기 위해 DispatcherServelt이 상속한 HttpServlet에 위치한 service 메서드를 실행합니다.

요청의 Http Method에 따라 doXXX 메서드가 실행됩니다. *해당 글에서는 GET 요청으로 진행

// HttpServlet line 766 ~ 780

@Override
public void service(ServletRequest req, ServletResponse res)
    throws ServletException, IOException {

    HttpServletRequest  request;
    HttpServletResponse response;

    try {
        request = (HttpServletRequest) req;
        response = (HttpServletResponse) res;
    } catch (ClassCastException e) {
        throw new ServletException(lStrings.getString("http.non_http"));
    }
    service(request, response);
}

// HttpServlet line 660 ~ 723

protected void service(HttpServletRequest req, HttpServletResponse resp)
        throws ServletException, IOException {

        String method = req.getMethod();

        if (method.equals(METHOD_GET)) {
            if (lastModified == -1) {
                doGet(req, resp);
            } else {
                try {
                	...
                } catch (IllegalArgumentException iae) {
                	...
                }
                if (ifModifiedSince < (lastModified / 1000 * 1000)) {
                	...
                    doGet(req, resp);
                } else {
                	...
                }
            }

        } else if (method.equals(METHOD_HEAD)) {
            doHead(req, resp);

        } else if (method.equals(METHOD_POST)) {
            doPost(req, resp);

        } else if (method.equals(METHOD_PUT)) {
            doPut(req, resp);

        } else if (method.equals(METHOD_DELETE)) {
            doDelete(req, resp);

        } else if (method.equals(METHOD_OPTIONS)) {
            doOptions(req,resp);

        } else if (method.equals(METHOD_TRACE)) {
            doTrace(req,resp);

        } else {
        	...
        }
    }



HandlerMapping에서 요청에 맞는 Handler 찾기

이후 DispatcherServlet의 doDispatch 메서드에서 요청에 해당하는 Handler를 찾습니다.

// DispatherServlet line 1047 ~ 1054

// Determine handler for the current request.
mappedHandler = getHandler(processedRequest);
if (mappedHandler == null) {
    noHandlerFound(processedRequest, response);
    return;
}



getHandler 메서드에서 Handler를 결정하는 과정에서는 기존 HandlerMapping에 등록된 HandlerMethod가 아닌 해당 객체의 bean 값을 활용하여 beanfactory로 적합한 bean 객체를 주입한 새로운 HandlerMethod를 생성하여 사용합니다.

// HandlerMethod line 371 ~ 379

public HandlerMethod createWithResolvedBean() {
    Object handler = this.bean;
    if (this.bean instanceof String) {
       Assert.state(this.beanFactory != null, "Cannot resolve bean name without BeanFactory");
       String beanName = (String) this.bean;
       handler = this.beanFactory.getBean(beanName);
    }
    return new HandlerMethod(this, handler);
}



Handler를 처리할 HandlerAdapter 찾기

그리고 HandlerMapping에서 찾은 Handler를 처리할 수 있는 HandlerAdapter를 결정합니다.

// Determine handler adapter for the current request.
HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());



HandlerAdapter에게 요청 처리 위임

HandlerAdapter에 요청 처리를 위임합니다.

// DispatherServlet line 1070

// Actually invoke the handler.
mv = ha.handle(processedRequest, response, mappedHandler.getHandler());



HandlerAdapter가 요청을 처리하는 과정에선 handler를 그대로 사용하는 것이 아닌 handler를 InvocableHandlerMethod로 전달하여 요청을 처리하기 위한 HandlerMethod를 생성하여 이후 과정을 수행합니다.

* 이때 사용되는 빈은 앞서 Handler를 찾으며 주입한 빈입니다.

// RequestMappingHandlerAdapter line 895

invocableMethod.invokeAndHandle(webRequest, mavContainer);

// InvocableHandlerMethod 198 ~ 206

@Nullable
protected Object doInvoke(Object... args) throws Exception {
    Method method = getBridgedMethod();
    try {
        if (KotlinDetector.isSuspendingFunction(method)) {
            return CoroutinesUtils.invokeSuspendingFunction(method, getBean(), args);
        }
        return method.invoke(getBean(), args);
    }
	...
}

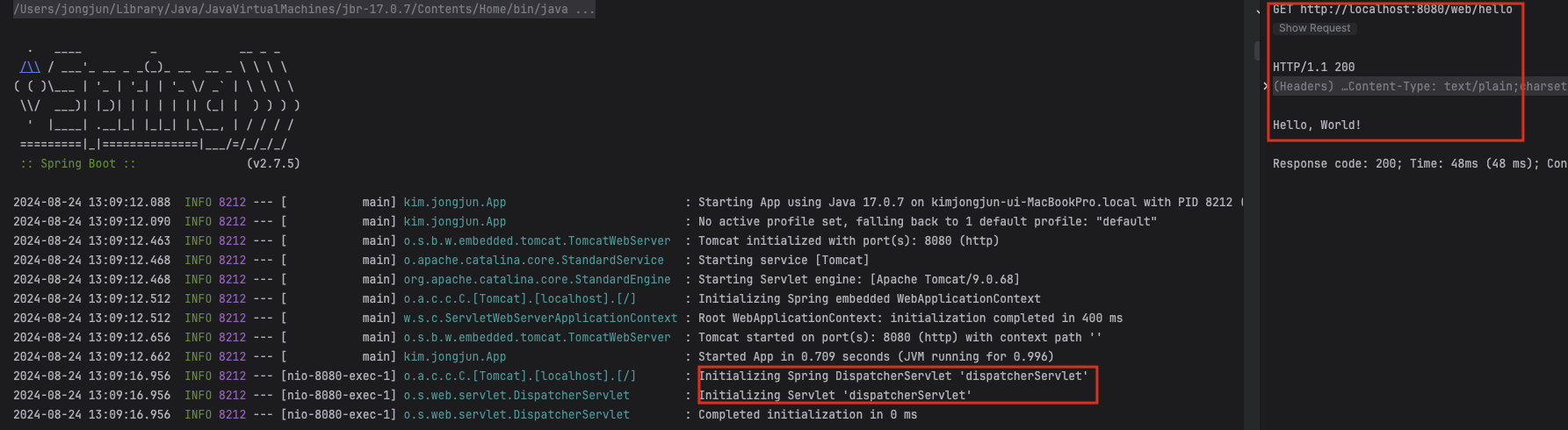

* 첫 요청에 의해 DispatcherServlet이 초기화되고 요청이 수행된 로그



소감

이번 글을 적으면서 SpringBoot가 HTTP 요청을 처리하기 위해 어떤 빈을 생성하고 준비하는지 알 수 있었습니다.

이렇게 정리를 하며 조금 더 자세히 동작 과정을 파악할 수 있었고 앞으로 관련된 문제가 생긴다면 그 문제를 파악하는데 많은 도움이 되지 않을까 생각합니다.
